讓溫度“可視化”——開關柜無線測溫系統解決方案
開關柜安全事故起因有:電纜接頭、斷路器動靜觸頭等位置的虛接、材料老化、磨損、過載等原因造成接觸電阻過大,運行中過熱,最后導致絕緣燒損,形成線間或相間短路,瞬間引發火災事故。
因此,電力系統中預防火災的一大措施是對易于發熱的電氣接點進行溫度持續監控——安裝開關柜無線測溫系統來了解其溫度是否在正常范疇。
之前,高壓電氣設備溫度監測是通過人工手持紅外設備定期巡檢。這種方式的缺點有:
(1)電氣設備內部的一些關鍵接點的溫度無法測量;
(2)受人為、環境干擾因素影響大,難以保證溫度測量的準確性;
(3)無法及時發現溫度異常情況,存在無法及時發現故障的隱患;
(4)無法對歷史數據進行及時而有效的分析;
(5)人工巡檢工作強度大、效率較低,需增加人員數量。

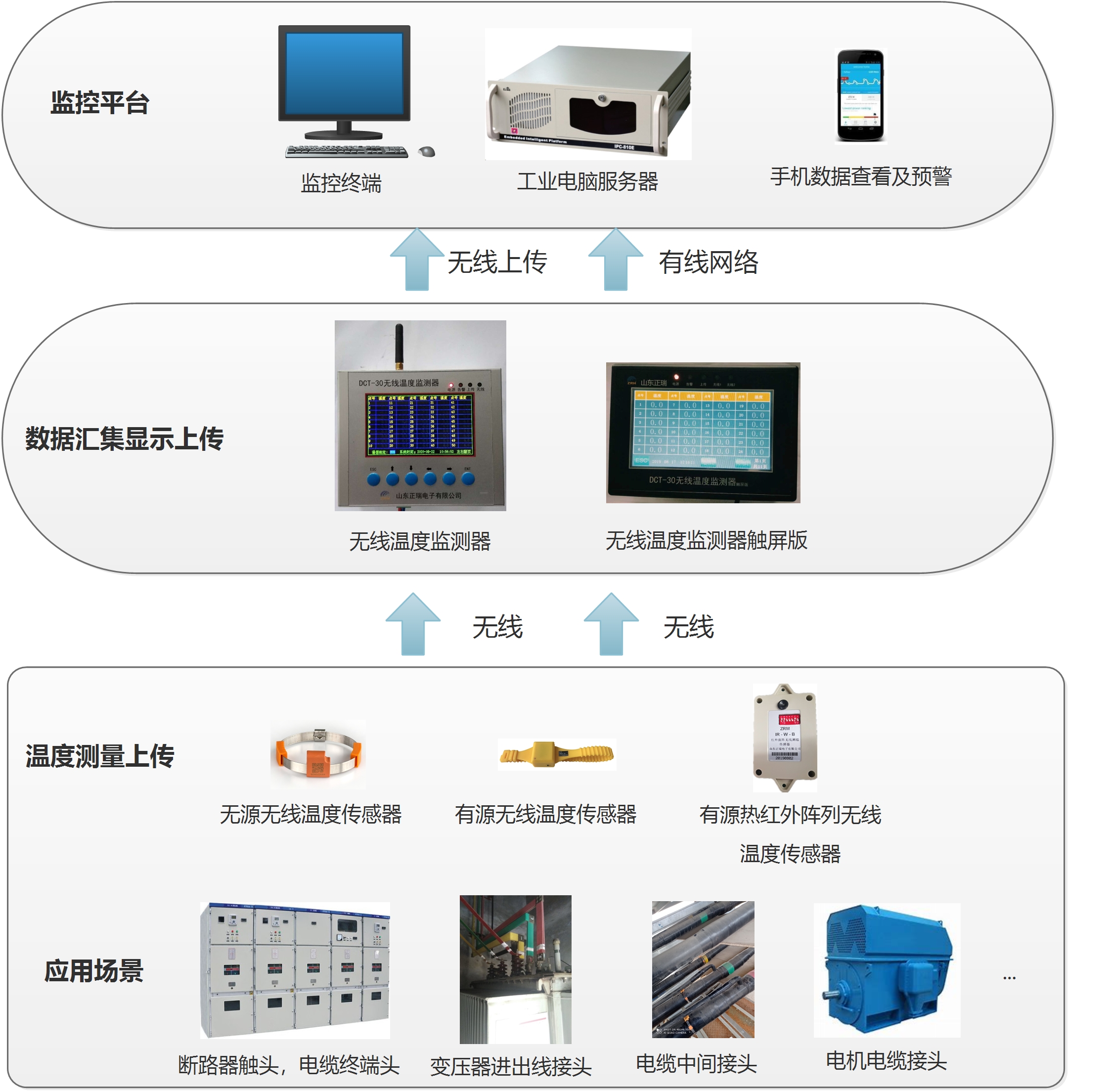

針對以上問題,開關柜無線測溫則可以有效解決:
以山東正瑞電氣接點無線測溫解決方案為例,無線測溫不僅可以測量人工難以測量的位置,還能實現測量溫度的精準性、時間上連續性、以及主動上報溫度、自動報警、形成歷史數據報表,有效預防因高壓開關柜設備溫度過高導致的安全事故,保證電器設備系統的安全運行和企業的安全生產,并解決了傳統方式下人員巡檢的工作強度大的問題,提高了企業經濟效益。

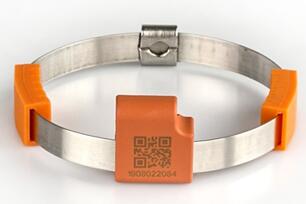

山東正瑞的無線測溫裝置為ZRDTS-6系列無線溫度傳感器。該產品測溫范圍為-40~+200℃,精度高達±1℃,可自動將數據與預警信息上傳至主站系統(一般間隔30秒上傳一次,溫度異常時間隔10秒上傳一次,可設置)。
該產品體積小巧,可直接安裝在高壓電氣設備上,不會影響設備的安全性能;產品測量的溫度數據通過LoRa無線電波的方式傳送,實現高壓的徹底隔離,保證了產品應用的絕對安全。裝置電源可選擇感應取電或電池供電,便于現場布置。
這樣,值班人員可使用無線測溫監控系統實時監測溫度,并能及時發現設備的發熱情況、故障隱患。監控系統還能根據歷史數據分析,對設備問題及時預警,保證設備可靠運行。

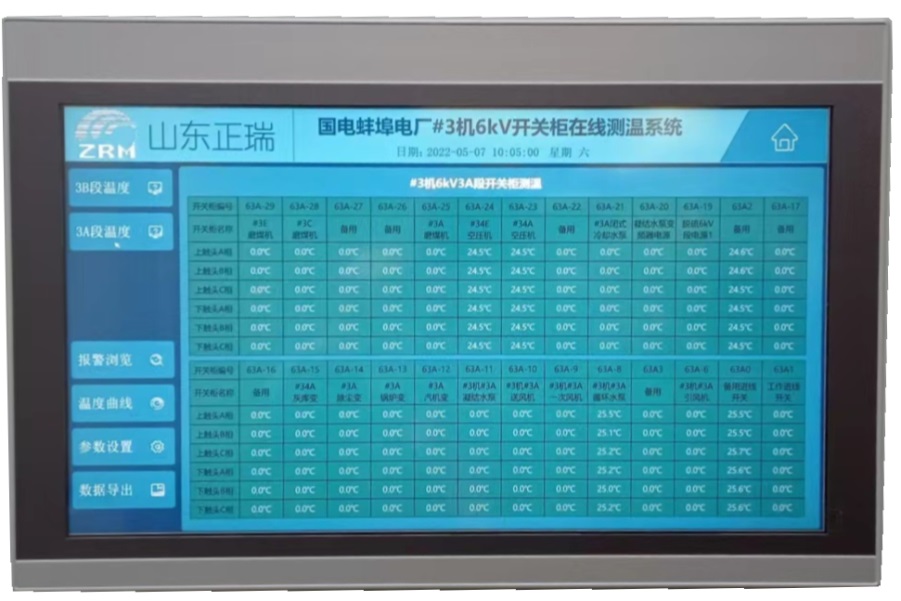

ZRDCT-30本身也是一款觸摸顯示屏,尺寸可根據用戶定制。它不僅能接收和存儲大容量數據,也能將數據直觀顯示,并有設備運維等功能,方便現場值班或巡檢人員實時、快速、便捷地查詢該站內的測溫系統運行情況。
開關柜無線測溫系統可顯示實時溫度,并可根據管理人員設置的差值進行溫度突變(如升溫)告警;可將數據進行形象化展示,并可生成定制化的數據報表;用戶還可查詢歷史溫度曲線,拓展系統功能等。
通過該系統,配電室運維人員可以輕松而高效地對配電室環境溫度、斷路器觸頭和電纜接頭、變壓器出現接頭等溫度進行實時檢測,企業供電和生產運行的安全穩定性也得到了有力保障。
